PSD-MOD
皮秒延迟器
- 最大延迟范围到50ns，延迟设置精度为10ps
- TTL和NIM输出
- 高达390 MHz带宽(NIM输出)
- 输出宽度可编程
- 在所有操作温度下，全量程范围内都有优良的积分非线性（INL），INL介于+50 ps和-100 ps之间
- 随机抖动典型值为5 ps RMS
- 编程时间小于1毫秒
- USB接口
- 全固态设计，无需同轴电缆
皮秒延迟器是由Micro Photon Devices (MPD) 公司设计和制造，它能够根据输入信号的上升或下降沿，产生NIM和TTL信号输出的脉冲信号，用户可以对该脉冲信号进行延迟和输出脉冲宽度的调节。
该皮秒延迟器完全基于固态元件，具有50ns的延迟范围，延迟设置精度为10ps，同时脉冲宽度也可由用户控制，从1ns到250ns可调，设置精度为3.3ns。

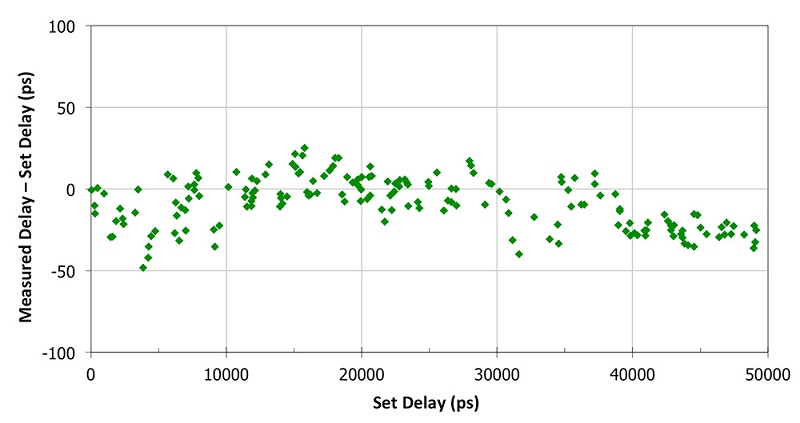

在所有的操作温度下，+50 ps到-100 ps在全量程范围内都具有优良的积分非线性误差。因为这种卓越的性能，在某些实验装置中，信号必须在大范围延迟和温度范围内进行高精度和高稳定性的延迟控制时，皮秒延迟器成为这些实验装置的最佳选择。因为其较低的随机抖动使它也非常适合时间相关单光子计数等应用。
皮秒延迟器有独立模块或OEM电子板两种形式可选。对于OEM版本，可以通过一个非常简单的软件接口来控制延迟器，或者采用用户编程来实现，因为软件命令是通过一个虚拟COM端口发送的ASCII字符串来实现的，因此用户可以自行编写程序通过该端口对延迟器进行通信和控制。
|
参数 |
描述 |
最小值 |
典型值 |
最大值 |
单位 |
|
输入最高电压 |
|
|
|
3 |
V |
|
输入最低电压 |
|
-2 |
|
|
V |
|
输入电压范围 |
|
-2 |
|
2 |
V |
|
输入阻抗 |
|
|
50 |
|
Ω |
|
输入过载电压 (VOV) |
|
100 |
|
|
mV |
|
输入脉冲宽度 |
|
100 |
|
|
ps |
|
输入摆率 (SR) |
|
100 |
|
|
V/µs |
|
输入过载电压分布范围 |
100 mV < VOV < 1 V |
|
10 |
|
ps |
|
输入摆率分布范围 |
2 V/ns < SR < 10 V/ns |
|
15 |
|
ps |
|
输入沿触发 |
|
|
neg/pos |
|
|
|
输入阈值 |
|
-2 |
|
2 |
V |
|
输入阈值分辨率 |
|
10 |
18 |
30 |
mV |
|
NIM 输出低逻辑电平 |
需要50Ω阻抗终结 |
|
0 |
|
V |
|
NIM 输出高逻辑电平 |
需要50Ω阻抗终结 |
|
-800 |
|
mV |
|
NIM信号输出带宽 |
|
300 |
380 |
|
MHz |
|
TTL信号输出带宽 |
|
100 |
120 |
|
MHz |
|
TTL 输出低逻辑电平 |
需要50Ω阻抗终结 |
|
0 |
|
V |
|
TTL 输出高逻辑电平 |
需要50Ω阻抗终结 |
2.4 |
|
|
V |
|
传输延时INPUT – NIM OUT |
|
12 |
15 |
18 |
ns |
|
传输延时INPUT - TTL OUT |
|
16 |
19 |
22 |
ns |
|
可编程延时范围 (tRANGE) |
相当于 tDELAY (max) |
45 |
50 |
55 |
ns |
|
可编程延时范围随温度变化量 |
|
|
75 |
|
ps/°C |
|
随机时间抖动 (RMS) |
tDELAY = 0 ns |
|
2 |
5 |
ps |
|
|
tDELAY = tRANGE |
|
5 |
12 |
ps |
|
延时步进精度 |
|
|
10 |
|
ps |
|
非线性延时 |
满量程范围 |
-100 |
|
50 |
ps |
|
输入分频因子 |
|
1 |
|
999 |
|
|
OUTPUT脉冲宽度 |
|
1 |
|
250 |
ns |
|
输出脉冲步长 |
脉冲宽度增量步长 |
3 |
3.3 |
3.5 |
ns |
|
输出关闭时间 |
tNIM_OFF和 tTTL_OFF不保证在模块上相等 |
1 |
3 |
|
ns |
|
输出脉冲抖动 |
脉冲宽度的百分比 |
|
|
1 |
% |
|
输出脉宽 INL |
|
max (+/-5%, 1 ns) |
|
||
|
编程时间 |
|
|
|
1 |
ms |
|
供电要求 |
|
12V, 1A |
|||
|
电脑接口 |
USB 2.0 |
||||
|
操作系统 |
Windows XP, Vista, 7, 8, 32 或 64位版本 Mac OS X 10.7.5及更高版本 |
||||
