附件
适配器、分数器、信号线
各种光子计数搭建所需组件

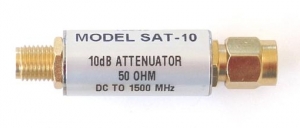

ATM 系列带SMA接头衰减器
为了匹配探测器的输出信号和TCSPC模块的输入信号,ATM系列衰减器主要用来对探测器的输出信号进行衰减,如对单光子雪崩二极管(SPAD)模块的输出信号进行衰减。这些探测器的输出信号多为TTL脉冲信号,其脉冲信号幅度超出了一般TCSPC模块的输入电压范围,如PicoQuant 公司的TCSPC模块。PicoQuant公司可以提供3 dB,5 dB,10 dB和20 dB的衰减器。
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
SIA 400 - 信号反相衰减器
SIA 400信号反相衰减器是一个无源模块,主要用于将单光子雪崩二极管(SPAD)模块产生的TTL脉冲信号进行反相和衰减(20 dB的衰减),从而用来与PicoQuant TCSPC模块所需要的负脉冲输入信号要求进行匹配和兼容。SIA 400在两端采用BNC连接头。
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

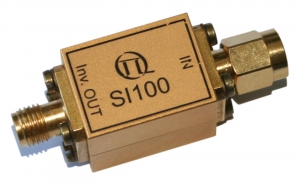

SI100 - 反相器
SI 100反相器是一个无源模块,主要用来将探测器的输出信号或来自激光源的同步信号进行反相处理,以使这些信号与PicoQuant TCSPC模块兼容。
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

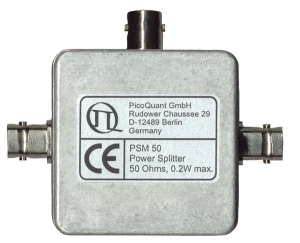

PSM 50/51 - 功率分配模块
PSM 50/51功率分配器(无反射T-pad)允许一个50欧姆射频源同时提供两个50欧姆负载。如果要求没有严重的反射和随之而来的信号失真,普通的T-pad是无法完成这项任务的。这对于诸如时间相关的单光子计数(TCSPC)这种对计时非常敏感的应用是尤其重要的。该模块的最大功耗是0.2 W。功率分配器有BNC (PSM50)或SMA (PSM51)接口类型可选。
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

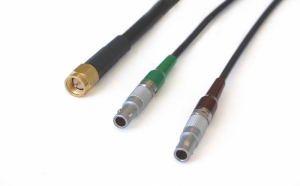

信号电缆
PicoQuant可以提供一系列特殊制造的带有SMA或BNC连接头的信号电缆,以及带有Lemo连接头的专用电缆。对于信号连接,我们建议使用RG223电缆。这种电缆有一个双编织镀银屏蔽层,该电缆可以有效用于对时间敏感的应用中,如在时间相关的单光子计数(TCSPC)的应用中可以提供最佳屏蔽效果。
ATM |
|
接口类型 |
SMA (m/f) |
衰减值 |
20 dB, 10 dB, 5 dB 和3dB |
SIA 400 |
|
接口类型 |
BNC (m/f) |
衰减值 |
20 dB, 反相 |
工作原理 |
差分信号 |
SI 100 |
|
接口类型 |
SMA (m/f) |
工作原理 |
信号反转 |
PSM 50 / 51 |
|
接口类型 |
BNC (PSM 50) |
分配比例 |
50 / 50 (固定比例) |
